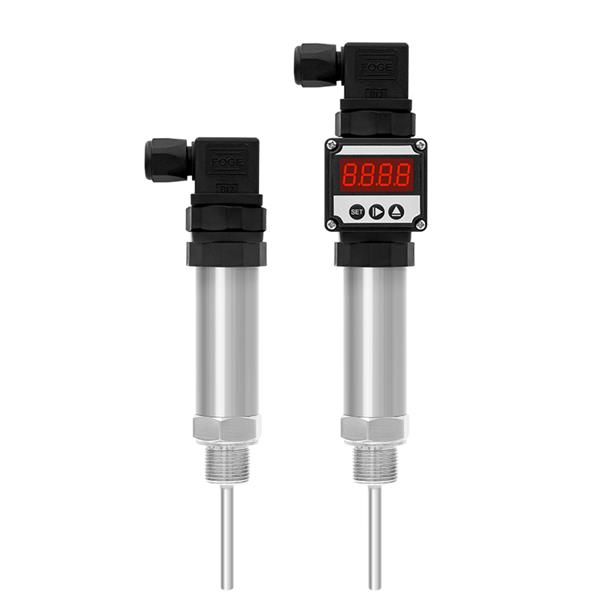

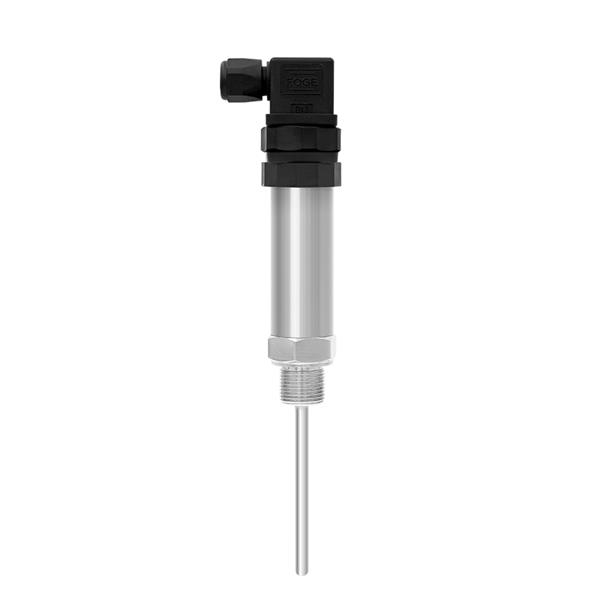

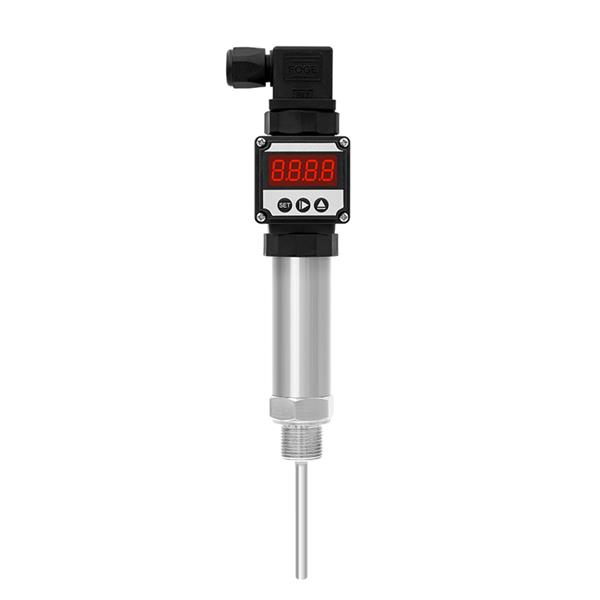

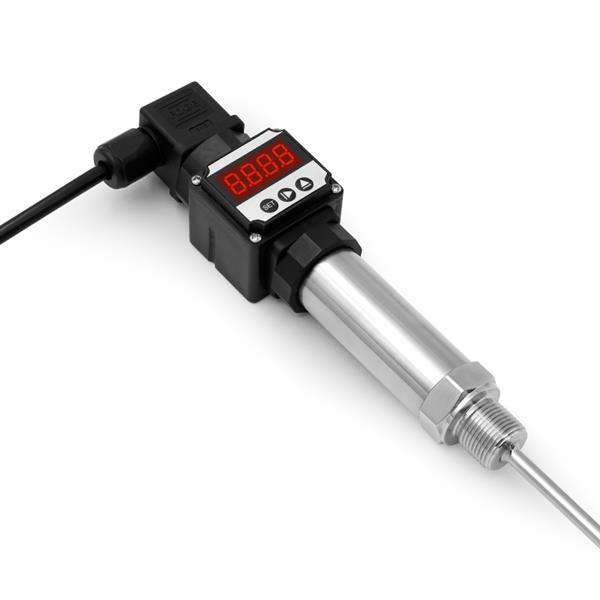

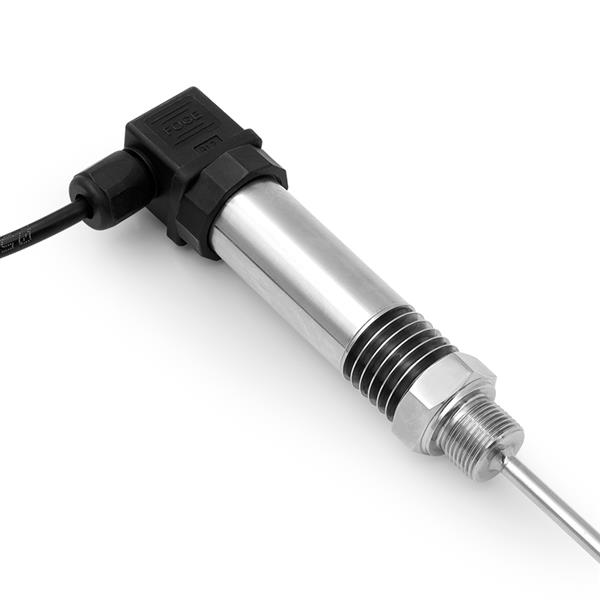

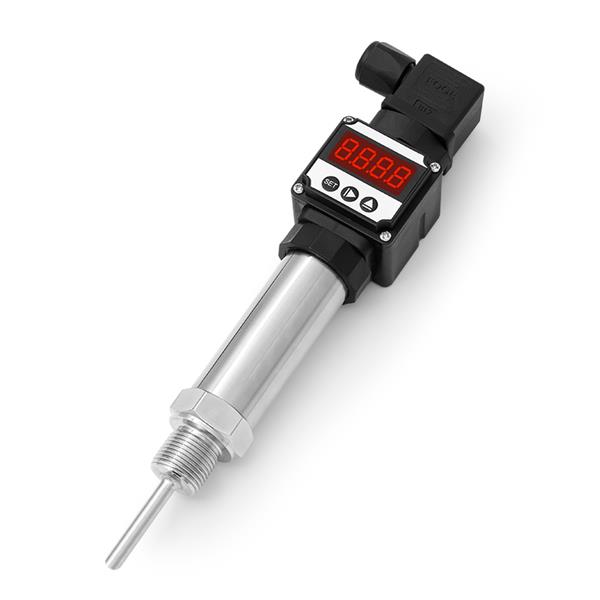

概 述
LFW21系列溫度變送器采用高分辨率、高精度溫度傳感器探頭作為測量元件，放大電路位于不銹鋼殼內，將溫度轉換為標準信號輸出。該產品以其優良的可靠性，產品的靈活性和多樣性，廣泛應用于石油、化工、冶金、電力、水文等工業現場的溫度測量。
技術參數
|
測量介質 |
液體或氣體等(與接觸材質兼容) |
|
測量范圍 |
50~200℃(詳見量程參數選型表) |
|
輸出信號 |
4~20mA/0-10V/PT100/PT1000 |
|
供電電壓 |
15~33VDC |
|
精度 |
0.5%FS |
|
工作環境 |
40～85℃ 0~95%RH(無冷凝) |
|
外殼材料 |
304不銹鋼探桿和套管、ABS赫斯曼接頭 |
|
防護等級 |
IP65(無顯),IP54(有顯)注：以上防護等級是指電氣連接完整后所達到 |
選型說明
代號及說明
備注
LFW21
一體式溫度變送器
型號
A4
4~20mA(二線)
0
PT100,±0.2℃@0℃
信號輸出
V10
0-10V(三線)
1
PT1000,±0.2℃@0℃
0
0~100℃
溫度范圍
1
0～200℃
2
-50～50℃
3
-50～100℃
4
-50~200℃
X
其它(客戶指定)(量程范圍在-50~200℃之間)
G2
G1/2外螺紋(固定螺紋安裝)
一體式
安裝方式
G4
G1/4外螺紋(固定螺紋安裝)
M20
M20*1.5外螺紋(固定螺紋安裝)
K
卡箍(50.5MM)
Z
直插式
0
無
保護套管
1
有
L30
30mm
一體式
探桿長度
L50
50mm
L100
100mm
L150
150mm
L200
200mm
L300
300mm
X
其它(客戶指定)
L130
130mm
直插式
L200
200mm
L250
250mm
L300
300mm
L400
400mm
X
其它(客戶指定)
0
無顯
顯示
1
有顯
LFW21 A4 0 G2 0 L100 0
選型舉例
(不含螺紋)

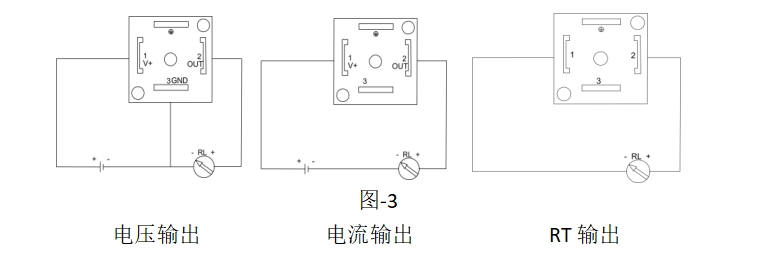

1、接線方式
注：當使用24VAC電源建議使用隔離24VAC電源，熱電阻輸出型的最大功率P=100mW@25℃。如果超過該額定功率使用,熱電阻會燒毀

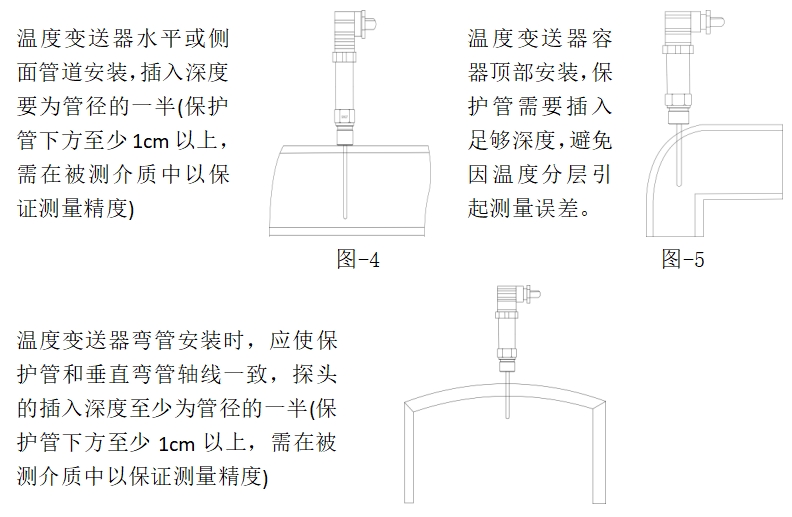

2、安裝方式
2.熱電阻最小置入深度：Imin=In+15D
Imin--最小可用置入深度
In--感溫元件長度（2-3mm）
D-保護管外徑
3.安裝時應選擇合適的位置，遠離影響測量的因素，如冷、熱源、振動源等，并應避免陽光直射或雨淋，必要時應另行安裝遮陽板或防護罩；
4.長期不用時請放置在干燥環境中保存。
