概述

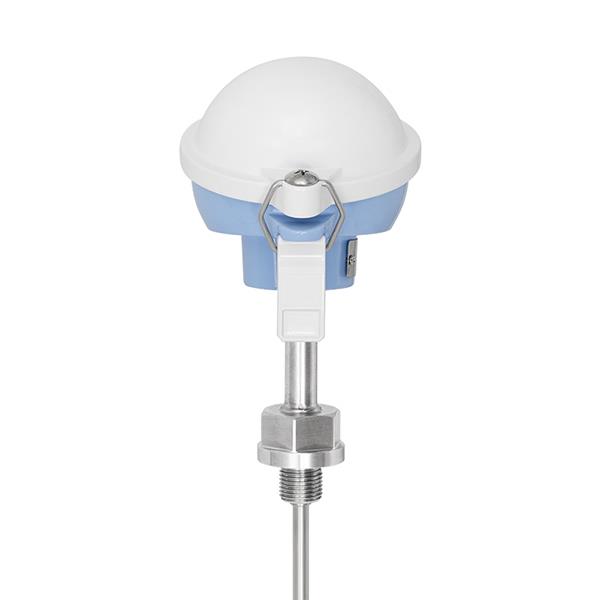

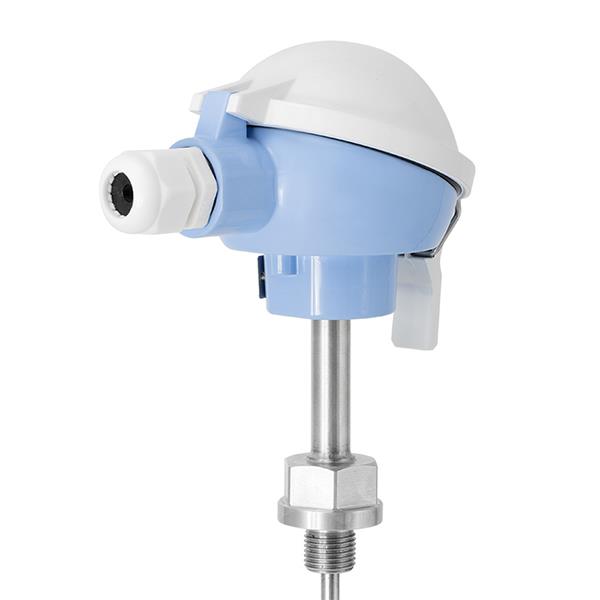

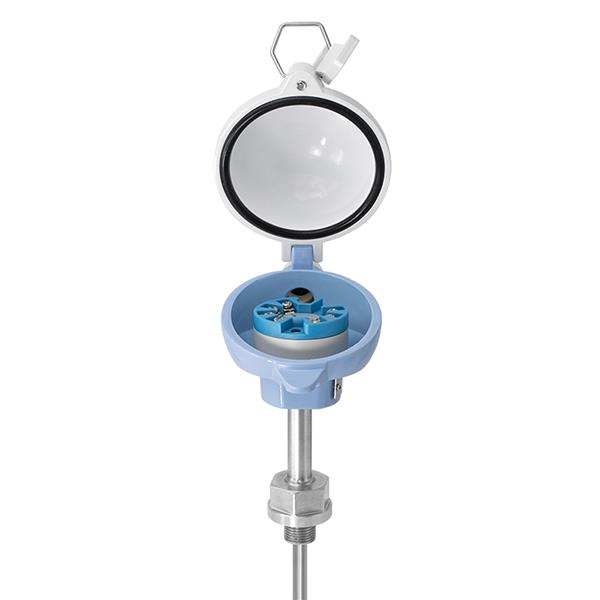

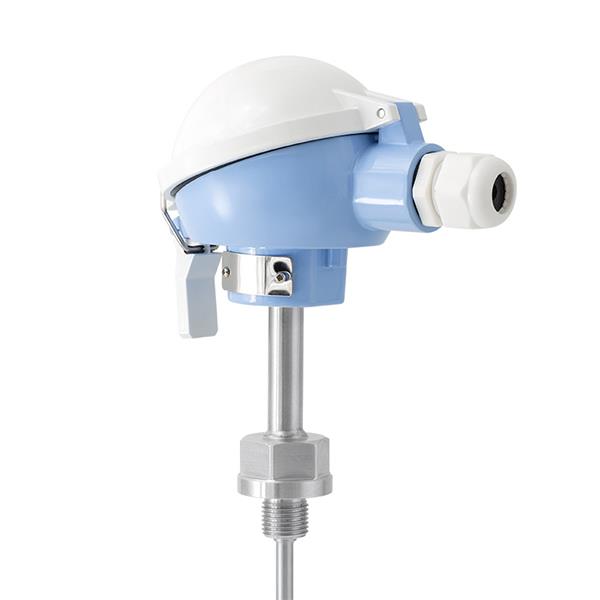

LFW20鎧裝溫度變送器采用了高性能、高可靠的電阻，探桿采用304不銹鋼材質一體化加工，具有很強的抗污染性能和優良的機械強度，能夠長期穩定工作。多種安裝可供選擇，適合不同的工況，廣泛應用于石油、化工、電力、水文、暖通等工業現場的溫度測量。
技術參數
測量介質
液體或氣體等(與接觸材質兼容)
測量范圍
-50~300℃(詳見量程參數選型表)
輸出信號
4~20mA/0-10V/PT100/PT1000
供電電壓
15~35VDC
測量元件
PT100(A級)
精度
0.5%FS
工作環境
-40~85℃,0~95%RH(無冷凝)
外殼材料
壓鑄鋁外殼、304不銹鋼探桿和套管
防護等級
IP65注：以上防護等級是指電氣連接完整后所達到
選型說明
代號及說明
備注
LFW20
鎧裝型溫度變送器
型號
A4
4~20mA(二線)
0
PT100,±0.2℃@0℃
信號輸出
V10
0-10V(三線
1
PT1000,±0.2℃@0℃
0
0～100℃
溫度范圍
1
0～200℃(需帶冷端)
2
0~350℃(需帶冷端)
3
-50～150℃(需帶冷端)
4
-50～300℃(需帶冷端)
X
其它(客戶指定) (量程范圍在-50~300℃之間)
0
防水式
接線盒形式
G2
G1/2外螺紋(固定螺紋安裝)
一體式
安裝方式
G4
G1/4外螺紋(固定螺紋安裝)
M16
M16*1.5外螺紋(固定螺紋安裝)
M20
M20*1.5外螺紋(固定螺紋安裝)
M27
M27*2外螺紋(固定螺紋安裝)
K
卡箍(50.5MM)
Z
直插式
0
無
保護套管
有
L30
30mm
一體式
探桿長度
L50
50mm
L100
100mm
L150
150mm
L200
200mm
L300
300mm
X
其它(客戶指定)
L130
130mm
直插式
L200
200mm
L250
250mm
L300
300mm
L400
400mm
X
其它(客戶指定
0
無冷端
冷端
1
冷端長度100mm
X
其它(客戶指定)
LFW20 A4 0 G2 0 L100 1
選型舉例
2.熱電阻最小置入深度：Imin=In+15D
Imin--最小可用置入深度
In--感溫元件長度（2-3mm）
D-保護管外徑
3.安裝時應選擇合適的位置，遠離影響測量的因素，如冷、熱源、振動源等，并應避免陽光
直射或雨淋，必要時應另行安裝遮陽板或防護罩；
4.長期不用時請放置在干燥環境中保存。
