概 述
LFB差壓表是利用簡單、無摩擦的磁體螺旋運動，以橡膠膜片作為敏感元件而進行測量工作的彈性式壓力表，它能利用指針迅速指示出被測氣體的壓力，無論是正壓、負壓或差壓。此設計具有防震、搖動和過壓的功能。而且表內無需充注液體，也就沒有氣化、凍結、異味的問題出現。廣泛應用于測量風扇和鼓風機的壓力、過濾器阻力、風速、爐壓、孔板差壓、氣泡水位及液體放大器或液壓系統壓力等，同時也用于燃燒過程中的空氣煤氣比值控制及自動閥控制，以及醫療保健設備中的血壓和呼吸壓力監測。
技術參數
產品型號
LFB
測量范圍
0-30Pa、-30-30Pa、0-60Pa、-60-60Pa、0-125Pa、-125-125Pa、0-250Pa、-250-250Pa、0-300Pa
精度
在21℃下為滿刻度±2%、壓力大于60Pa±3%、壓力小于等于60Pa±4%
過壓

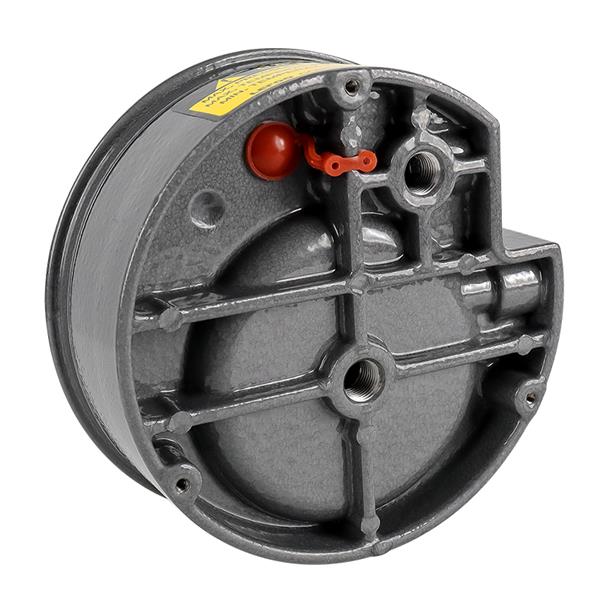

過壓保護：110kPa～150kPa時橡膠塞自動彈出
環境溫度
-7℃~60℃
IP等級
IP67
0-500Pa、0-750Pa、0-1kPa、0-2kPa、0-3kPa、0-4kPa、0-5kPa、0-6kPa、0-7kPa、0-8kPa、0-9kPa、0-10kPa
等81種范圍規格
一、安裝說明
1.選取一個無劇烈振動的位置，周圍溫度不大于140華氏度(或60攝氏度)。另外，避免陽光直射，以免透明塑料罩加劇褪色。管子長度過長不會影響精度但會延遲反應時間。不要讓這些管子受阻。若脈動壓力或者振動導致指針過度震蕩，請聯系廠家提供額外阻尼減震。
2.所有標準差壓計經過縱向隔膜的校準，須保持儀表縱向操作以達到最高精度要求。若儀表非縱向操作，請事先在合同訂單里說明。

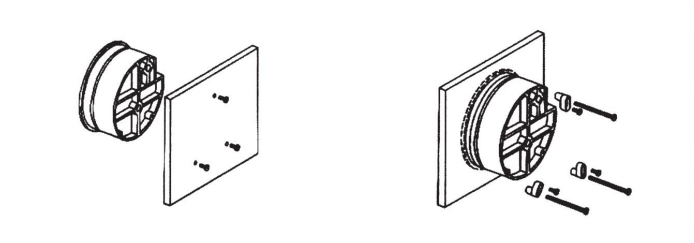

3.吸頂安裝在一個120度尺寸圓圈處位置固定安裝孔，使用長度適宜的機械螺絲。
4.嵌入安裝：在安裝板上鉆好尺寸的開口。將差壓計插入并使用長度適宜的機械螺絲和接合器固定。若將差壓計安裝于管道上，請額外訂購管道安裝套件。
5.安裝后歸零操作：使用罩蓋底端的外部調零螺絲將指針正好設置在零的位置。請注意：調零檢查或調整可由通風的高壓及低壓壓力計接口進行。

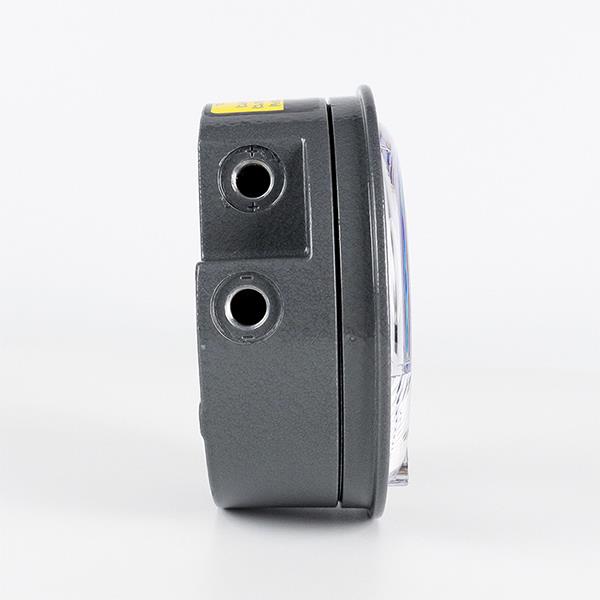

精度：在21℃下為±2%FS(-125PA;250PA型為3%,-60PA,型為4%)2組壓力接口(側面背面)+3種安裝方式=自由靈活的應用。
