概 述

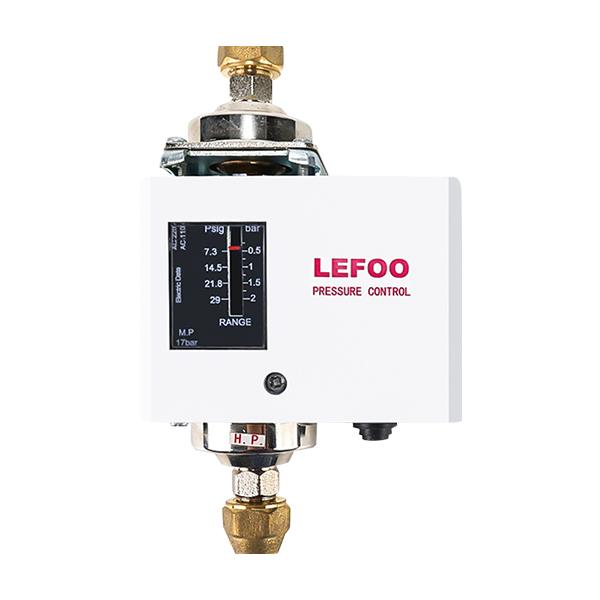

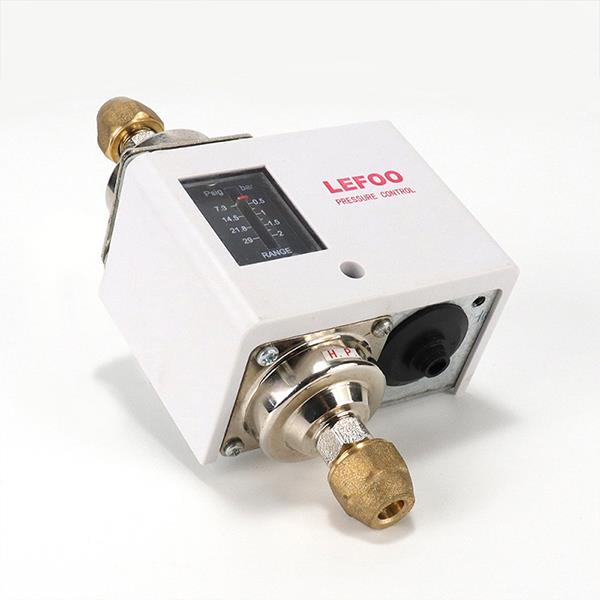

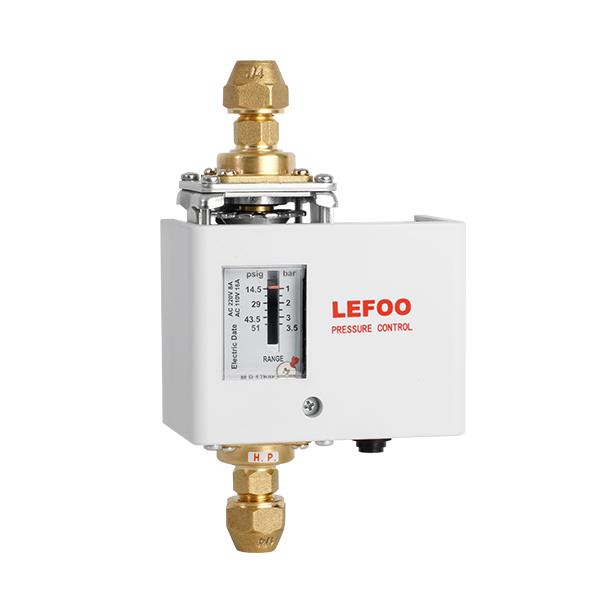

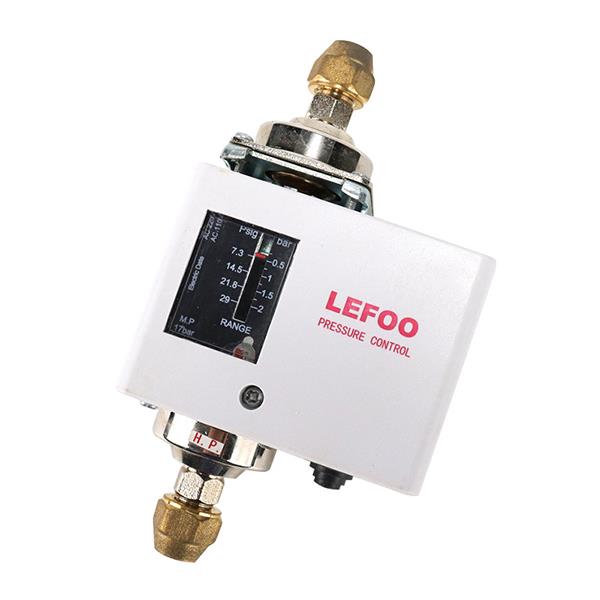

LF5D系列壓差控制器的兩側各有一個具有高靈敏度的感壓元件，元件二端的壓力一旦變化，即引起開關機構動作來控制系統的設備，諸如馬達驅動閥門。LF5D系列壓差控制器，通常用于水、油系列中控制供液管與回液管的壓差。一種典型的應用是，把閥門安裝在系統水(油)泵附近的旁通管路中，當系統掖管兩端的壓差升高(或降低)而超過控制器設定值時，則閥門進而開大(或關小),從而系統液管兩端的壓差減小，達到系統的正常運行。
尺寸單位
|
型號 |
壓差范圍 |
工廠設定 |
最高工作壓力 |
|
2 |
0.5～2 |
0.5 |
17 |
|
4 |
0.5～3.5 |
1 |
17 |
|
4H |
0.5～3.5 |
1 |
35 |
|
6 |
1～6 |
1 |
17 |
|
6H |
1～6 |
1 |
35 |
LF5D訂貨編號
LF 5D-2 _ A W L- 1bar
1 2 3 4 5 設定點
1型號
2 復位方式
3接口類型
4罩蓋顏色
5支架
2
無=自動復位
A=7/16-20外
W=白色
無=無支架
4
M=手動復位
B=G 1/4外
B=藍色
P=平板型
6
/
l=M12*1.25外
/

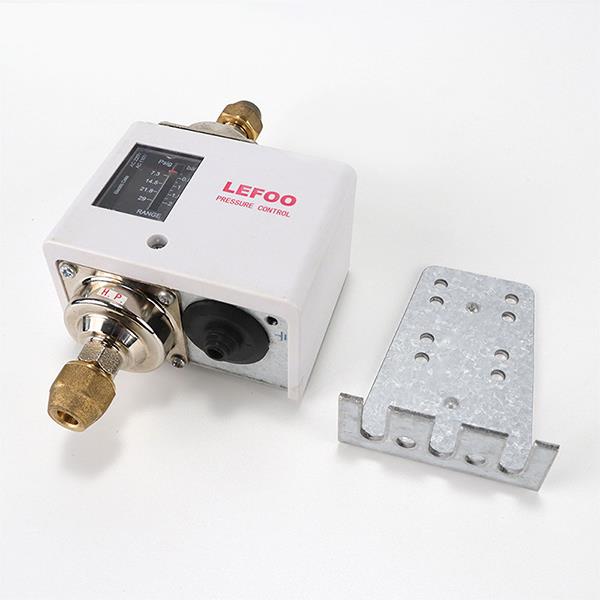

L=L型支架
4H
/
/
/
U=U型支架
6H
/
/
/
/
技術參數
常規 數值
介質
R22、R134a、R404A、空氣、液體等
接觸方式
單刀雙擲(SPDT)
電氣參數
240VAC/FL8A LR48A 120VAC/FL16A LR72A
觸點材質
銀觸點
溫度范圍
環境溫度： -20~65℃介質溫度： -40~120℃
耐電壓
1500V下1分鐘無擊穿
最大安裝扭矩
2 N ·m

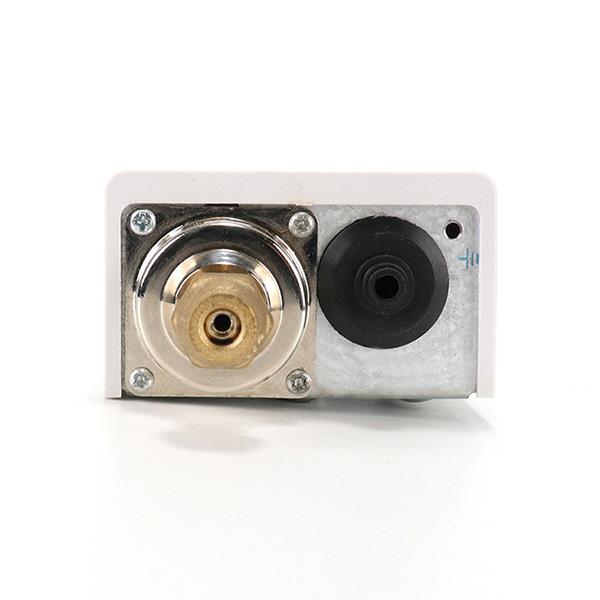

電纜接口
直徑6-14mm電纜密封接口
