概 述

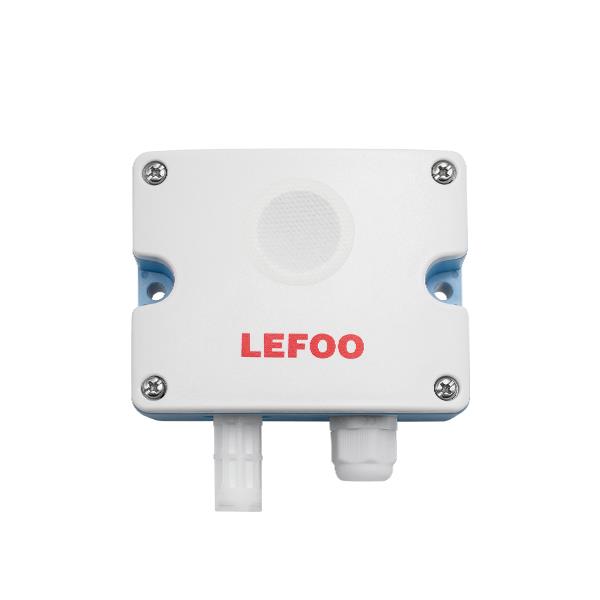

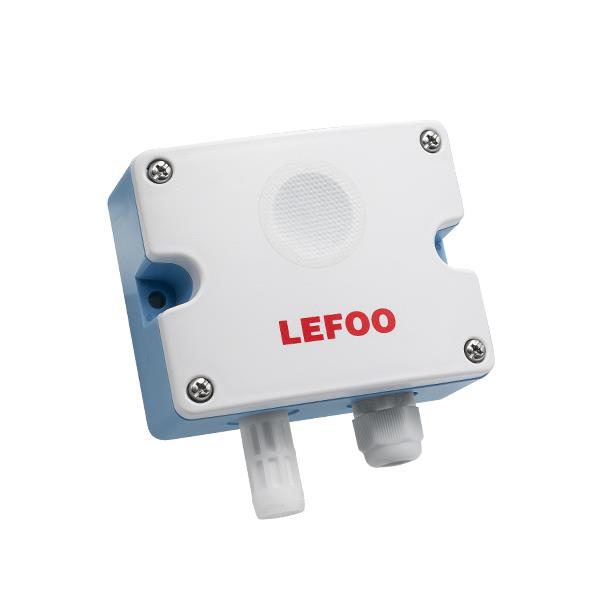

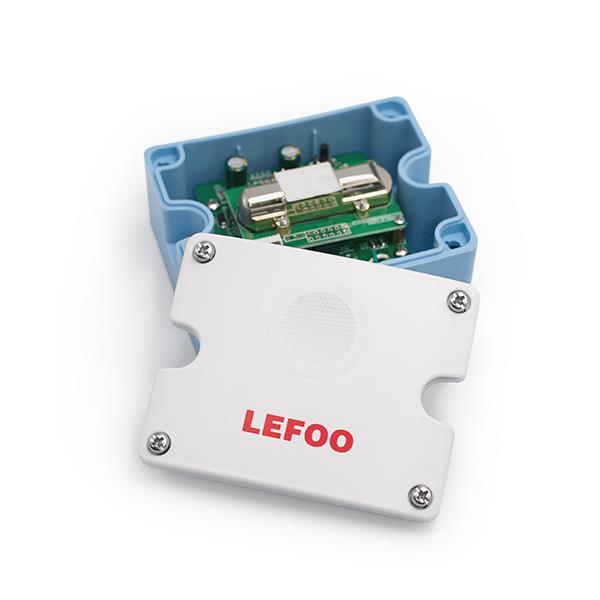

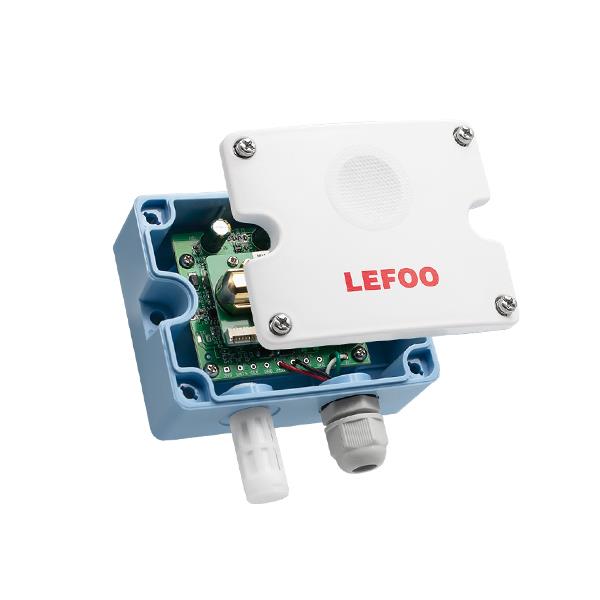

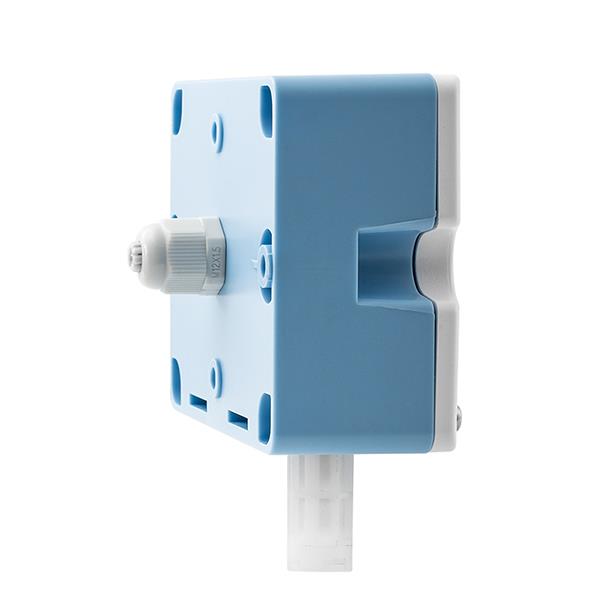

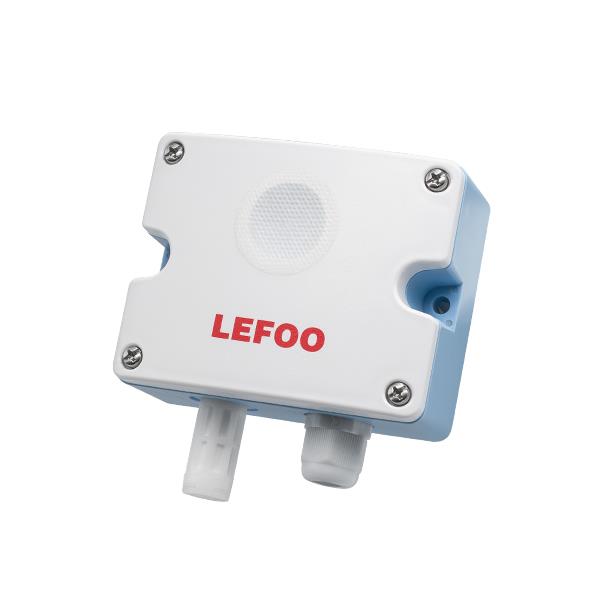

LFG201壁掛式二氧化碳變送器是基于不同氣體對特定波段的紅外光具有不同的吸收能力，通過測量紅外光被吸收的程度來測量被測氣體的濃度，和電化學傳感器相比具有壽命長，穩(wěn)定性好等特點。適用于室內空氣質量檢測，空調，空氣凈化器，蔬菜大棚等場合精度氣體測量與控制。
技術參數(shù)
傳感器
雙通道紅外二氧化碳傳感器
傳感器壽命
>5年
量程
0~2000ppm、0~5000ppm、0~10000ppm
精度
±(40+3%Fs)ppm @25℃
預熱時間
2min(可用)-10min(最大精度)
響應時間
T90<120s
輸出信號
4～20mA&0～10V
4～20mA&0～5V
RS485
供電電源
15～36VDC/24VAC±20%
10～36VDC/24VAC±20%
工作環(huán)境
-10～50℃&0～90%RH(無凝結)
存儲環(huán)境
-20～60℃&0～90%RH(無凝結)
凈重
1&V:166.9g RS485:168.7g
防護等級
IP65
材質
外殼：PC;探頭保護套：PE
注意：RS485輸出產品使用交流電源時，需使用隔離交流電源!
選型說明
代號及說明
備注
LFG201
壁掛式二氧化碳變送器
型號
1
2000ppm
量程
2
5000ppm
3
10000ppm
IV0
4～20mA&0～5V
輸出
IV1
4～20mA&0～10V
RS
RS-485/Modbus
A
側出線
出線方式
B
后出線
T
端子出線①
出線形式
D
直接出線②
LFG201 一 2 IV1 A T
選型舉例
注：
①端子出線為內部電路板上焊接端子，不帶電線出廠；
②直接出線為內部電路板上焊接電線，默認60cm出線(可定制其他長度電線)。
2、使用前請確認：電源輸出電壓是否正確；電源的正、負與產品的正、負接線方式；產品的輸出接線方式；
3、建議變送器定期校準，周期不大于6個月，校準請謹慎操作。
