概 述

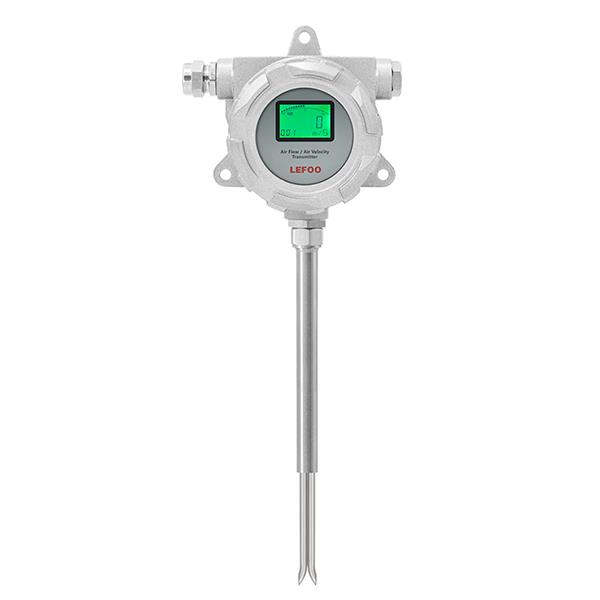

LFS73系列防爆高溫一體型風速/風量變送器是一種適用于高溫防爆環境的氣體流量測量的變送器，它可以將氣體的流速/流量轉換為電信號，并將其傳輸至控制系統。可以通過按鍵現場調整量程，采用IP65防護等級的外殼，適用于能源管理系統、VAV及風扇控制、環境污染控制、煙霧罩控制、烘箱及鍋爐通風控制等領域
技術參數
測量介質
空氣或者中性氣體
測量范圍
風速：0～30m/s(量程可在5～30m/s之間調整)
0～100m/s(量程可在35～100m/s之間調整)
風量：定制風量(最大99999m3/h)
允許過壓
10KPa(0~30m/s);80KPa(0~100m/s)
精度①
±3.0%FS(風速>3m/s)
工作溫度
主機：-20℃～80℃;探頭：-40℃～450℃
補償溫度
-10℃～60℃
存儲溫度
主機：-40℃～80℃
響應時間
0.5s/1.0s(默認)/2s/4s
防護等級
IP65
電氣接口
六芯線，線纜直徑8mm
輸出信號
4～20mA&0~10VDC&RS485
供電電源②
12～30VDC/24VAC±20%
功耗
≤1.5W
外殼材質
鑄鋁
通訊
RS-485標準接口，Modbus RTU協議
認證項目
ROHS認證，歐盟CE認證
防爆等級
Ex db IICT6 Gb
顯示方式
LCD背光數字顯示
①環境條件：溫度：20℃，濕度：45%RH，大氣壓力：1035hPa
②產品使用交流電源供電時，建議使用隔離交流電源。
選型說明
LFS73-
型號
備注
1
0-30m/s(量程可在5-30m/s之間調整)
量程
2
0-100m/s(量程可在35-100m/s之間調整)
3
定制風量(最大99999m3/h)
A
4-20mA&RS485
輸出
B
4-20mA&0-10VDC
C
0-10VDC&RS485
L5
50mm
插入管道深度L
L10
100mm
L15
150mm
L20
200mm
XX
定制
T15
-40～150℃(冷端長度約100mm)
介質溫度①
T30
-40～300℃(冷端長度約150mm)
T45
-40～450℃(冷端長度約300mm)
F

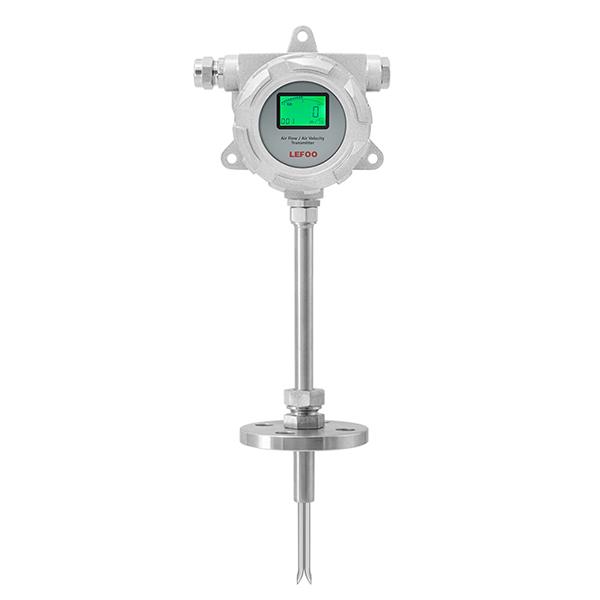

金屬法蘭
安裝方式
L

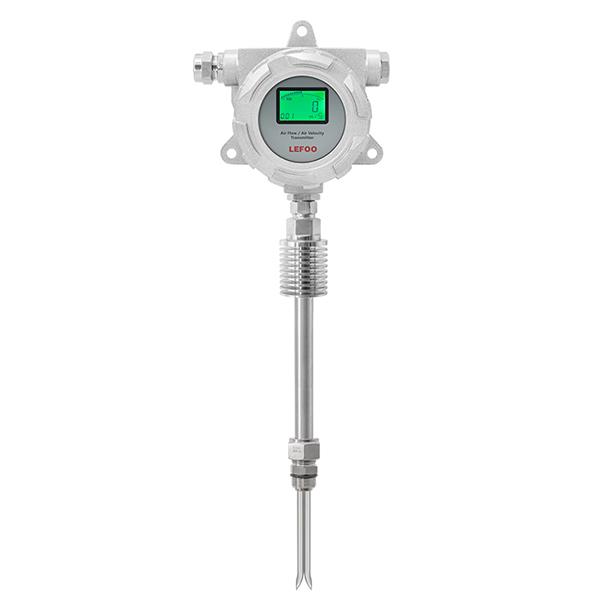

螺紋連接
XX
管道截面積(m2)
LFS73
1
A
L15
T15
F
LFS73-1AL15T15F量程：0-30m/s、輸出：4-20mA&RS485、插入管道深度：150mm、介質溫度-40~150℃、
風量變送器選型需
要填寫管道截面積
安裝方式：金屬法蘭
