概 述

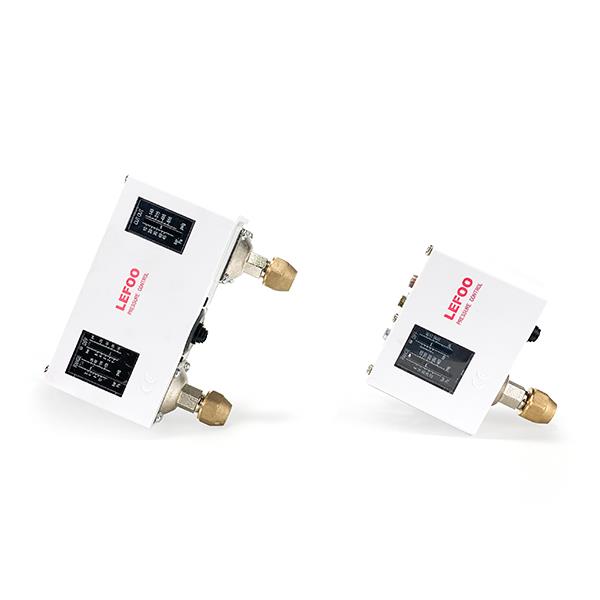

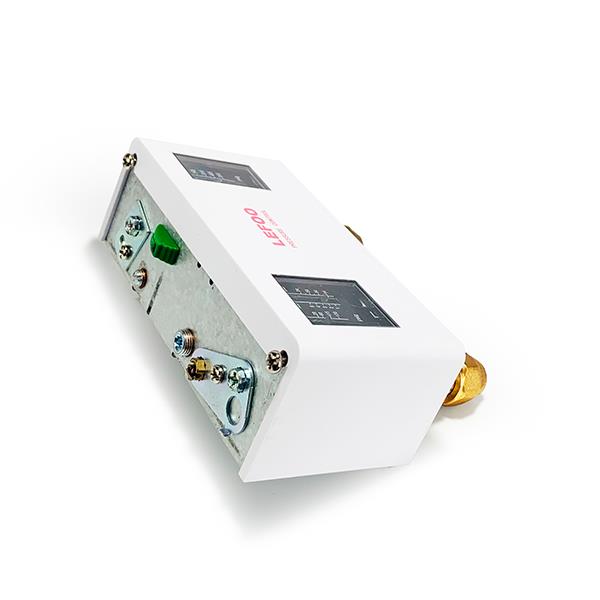

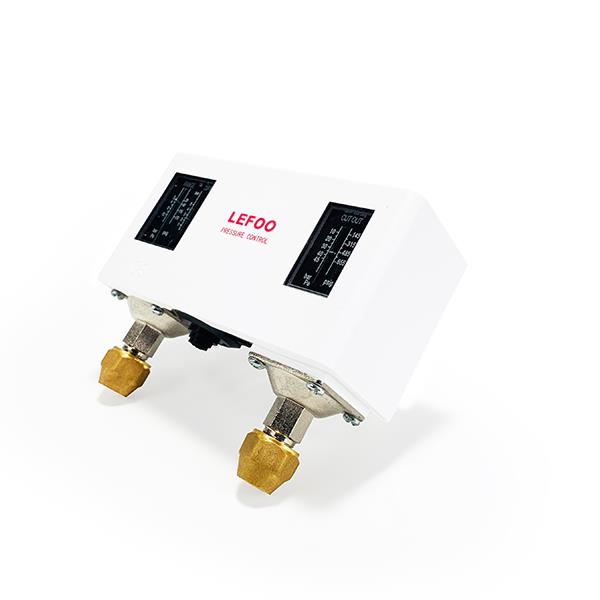

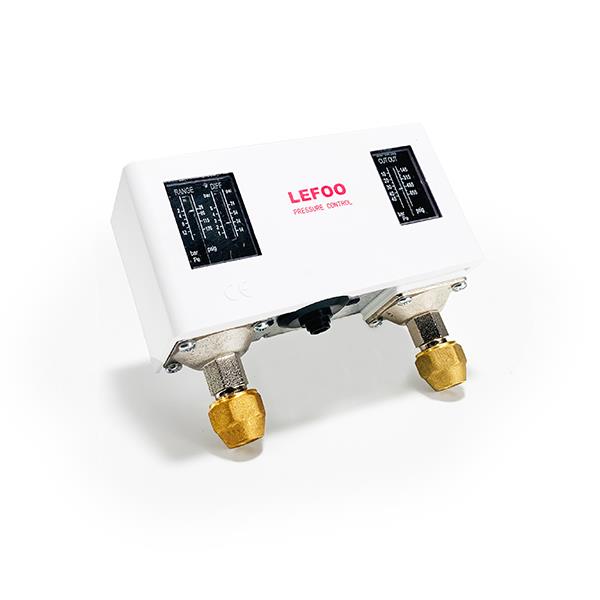

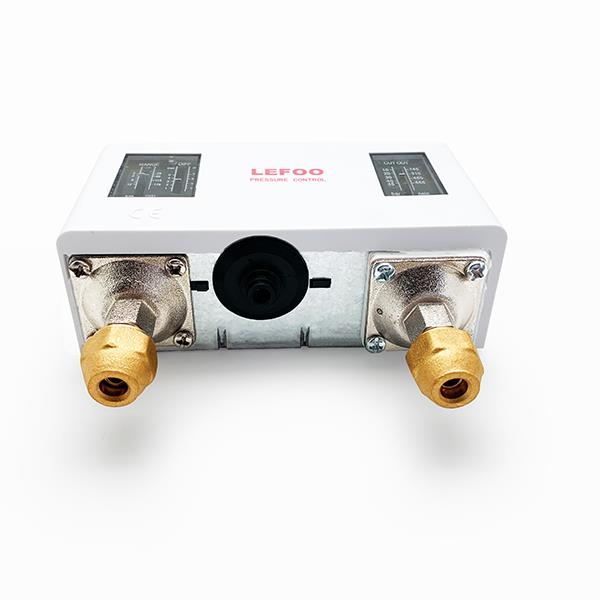

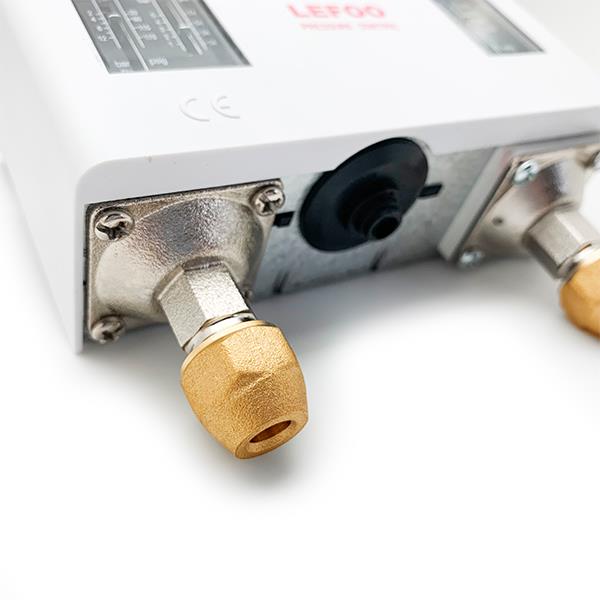

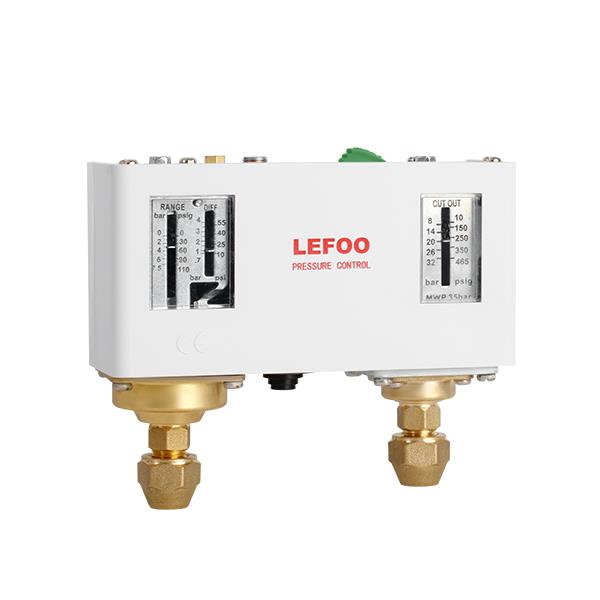

LF58系列雙壓力控制開關通常用于控制制冷系統中壓縮機的壓力。該開關適用于制冷劑外還可用于控制氣體、水和油壓力。內部微動開關結構確保開關良好的性能。LF58系列能開關同時控制高低兩檔壓力。開關配有標準安裝支架。
型號
低壓端
高壓端
壓力范圍
壓差范圍
最大工
壓力范圍
壓差范圍
最大工
32
-0.2~7.5
0.7~4
17
8~32
固定4
35
45
2~12
1~4
17
8~45
固定7
48
單位：bar
作壓力
作壓力
LF58訂貨編號
LF58- 32 _ N A W L -3bar/2bar-20bar
1 2 3 4 5 6 低設定點 高設定點
1型號
2復位方式
3防護等級
4接口類型
5罩蓋顏色
6支架
32
無=自動復位
N=IP30
A=7/16-20外
W=白色
無=無支架
45
HM=高壓手動復位
H=IP44
B=G 1/4外
B=藍色
P=平板型
/
HLM=高低壓手動復位
P=IP55
H=M12*1.25外
/
L=L型支架
/
/
/
I=焊接銅管
/
U=U型支架
技術參數
常規 數值
介質
R22、R134a、R404A、空氣、液體等
接觸方式
單刀雙擲(SPDT)
電氣參數
240VAC/FL8A LR48A 120VAC/FL16A LR72A
觸點材質
動觸點：覆銀；靜觸點：全銀
溫度范圍
環境溫度： -20~65℃介質溫度： -40~120℃
耐電壓
2000V下1分鐘無擊穿
最大安裝扭矩
2N·m
電纜接口
直徑6-14mm電纜密封接口
